WHX圓弧齒圓柱蝸桿減速機

詳細信息

WH系列圓弧齒圓柱蝸桿減速機，包括WHT（通用型），WHX（蝸桿在蝸輪之下），WHS（蝸桿在蝸輪之上）和WHC（蝸桿在蝸輪之側）四個系列，主要用于冶金、礦山起重、運輸、化工、建筑等各種機器設備的減速傳動,工作環境溫度為0℃~45℃,高速軸可正反向運輸,蝸桿轉數≤1500r/min。

WHX蝸輪蝸桿減速機是采用軸截面為圓弧形的圓柱蝸桿，蝸輪齒形與蝸桿相共軛的圓弧，由于蝸輪與蝸桿是凸凹嚙合，在嚙合區的絕大部分綜合曲率半徑大，因而降低了齒面應力，增加了齒面強度，提高了承載能力，同時該齒形合理地減薄了蝸桿齒厚，增加了蝸輪齒根厚，因而蝸輪齒根抗彎強度增大，傳遞能力增大，還有接觸線與圓周速度夾角絕大部分在40°～90°之間，容易形成液體潤滑，齒面間摩擦系數小，所以效率高，溫度底。該產品符合JB2318-79標準，WHX－蝸桿可以在蝸輪之下的圓弧齒圓柱蝸桿減速器。適用于冶金、礦山、起重、運輸、化工、建筑等各種機械設備的減速傳動。本系列減速器輸入功率范圍在0.4～163KW之間；輸出扭矩在11～2600kgf·m之間，輸入軸轉數一般不大于1500轉/分；高速軸可正反兩向運轉；工作環境溫度為-40℃～45℃；當工作環境溫度低于0℃時，啟動前潤滑油_加溫到0℃以上。中心距：120、125、150、160、180、200、210、25O、280、300、320、360、400、420、450、500，速比：8、10、12.5、16、20、25、31.5、40、50九種。

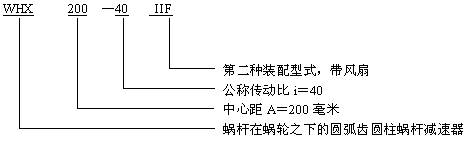

減速機型號表示方法：

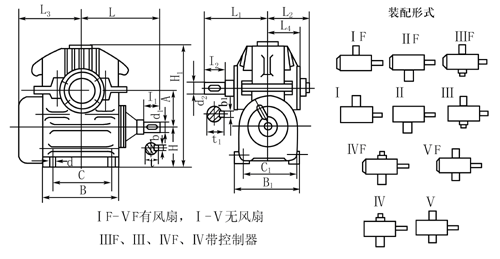

減速機

型號	a	L	L1	L2	L3	L4	H	H1	B	B1	C	C1	d	d1	d2	b	b1	t	t1	I1	I2	重量 kg
WHX120	120	245	255	145	218	134	120	390	275	260	215	220	M16	35	55	10	16	37.8	58.5	70	108	100
WHX125	125	235	235	145	225	134	125	400	270	270	210	230	M16	35	55	10	16	37.8	58.5	58	82	103
WHX150	150	294	272	165	260	151.5	150	480	320	300	250	250	M20	40	65	12	18	42.8	68.9	90	108	143
WHX160	160	290	290	165	265	154	160	505	330	310	250	260	M20	40	65	12	18	42.8	68.9	82	105	157
WHX180	180	375	295	180	314	169	180	574	385	335	305	285	M20	45	70	14	20	49	77.4	70	102	230
WHX200	200	360	345	195	365	184	200	628	430	360	330	310	M20	50	80	16	24	53.5	85	82	130	316
WHX210	210	390	375	200	370	191	200	651.5	440	385	350	325	M24	50	80	16	24	53.5	85	110	168	326
WHX250	250	430	370	220	430	209	220	748	520	420	410	360	M24	60	90	18	24	63.9	95	105	130	445
WHX280	280	485	430	245	485	233	250	838	610	470	480	400	M24	60	100	18	28	63.9	105.7	105	165	600
WHX300	300	540	465	250	520	236	260	900.5	630	480	510	410	M30	70	100	20	28	74.2	105.7	140	208	693
WHX320	320	525	455	265	525	256	280	953	680	520	550	440	M30	70	110	20	32	74.2	116.5	105	165	810
WHX360	360	565	470	280	565	271	300	1055	750	570	600	480	M30	70	120	20	32	74.2	126.5	105	165	1035
WHX400	400	630	525	300	605	291	320	1155	820	610	660	520	M30	80	130	24	36	85	137.2	130	200	1470
WHX420	420	685	550	300	665	295	340	1215	850	585	720	515	M30	80	120	24	36	95	147.2	170	238	1500
WHX450	450	680	560	325	670	319	355	1295	910	670	730	570	M36	80	150	24	40	85	158.5	130	200	1860
WHX500	500	730	625	355	725	348	400	1435	1000	730	810	620	M36	90	170	24	40	95	178.5	130	240	2410
