NMRV蝸輪蝸桿減速機

詳細信息

RV系列蝸輪減速機系列按Q/QS1-1999技術質量標準設計制造。 RV系列蝸輪減速機在符合標準GB10085-88圓柱蝸桿輪參數基礎之上，吸取業內先進科技，獨具新穎一格的“方箱型”外形結構，以優質鋁合金壓鑄而成、箱體外形美觀，具有以下優勢性能： 1.結構緊湊、體積輕巧、小型高效; 2.熱交換性能好，散熱快； 3.安裝簡易、靈活輕捷、性能優越、易于維護檢修； 4.轉動速比大、扭矩大、承受過載能力高； 5.運行平穩，噪音小，久經耐用； 6.實用性強、安全可靠性大。 1.型號、中心距

型號	NRV減速機帶輸入軸式 NMRV減速機帶輸入法蘭式（配合電機使用）
中心距	25	30	40	50	63	75	90	110	130

2.型式：

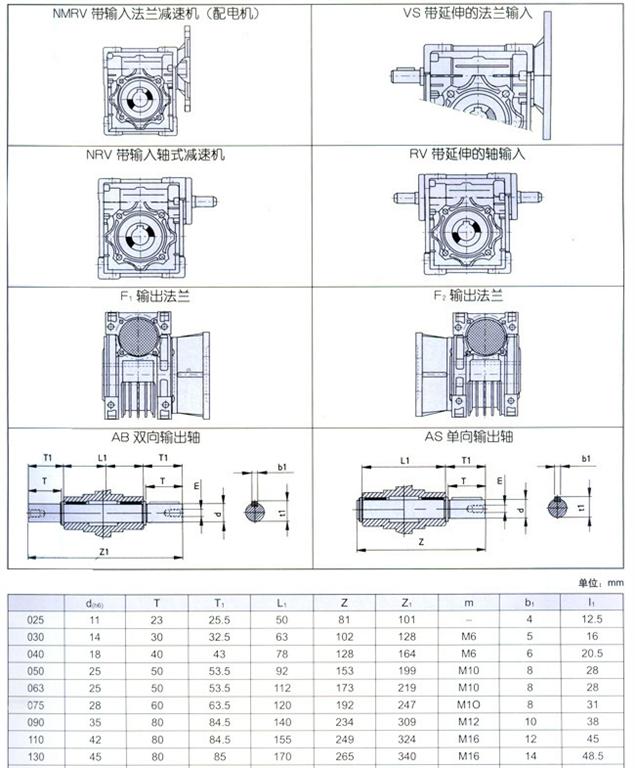

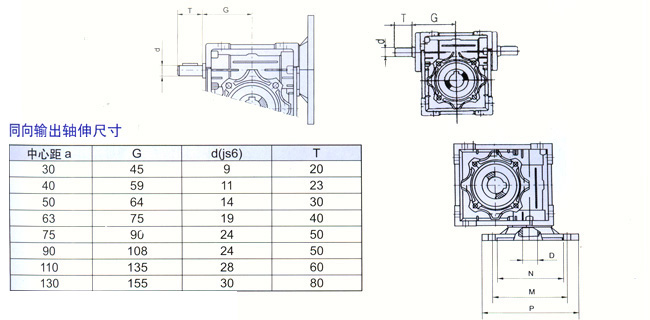

鋁合金減速機輸入型式分為孔輸入、軸輸入、帶延伸的軸輸入、帶延伸的法蘭輸入四種，輸出形式分為孔輸出、單向軸輸出、雙向軸輸出、法蘭輸出四種。 F…（1—2）帶輸出法蘭。VS配同向輸入軸。AS配單向輸出軸。AB配雙向輸出軸（見下圖）。
3.減速機單機速比有7.5、10、15、20、25、30、40、50、60、80、100

4.標記示例

中心距a	減速機的安裝規格				減速比i
	法蘭型號	N M P			7.5	10	15	20	25	30	40	50	60	80	100
	法蘭型號	N M P			軸芯尺寸D
25	56B14	50	65	80	9	9	9	9		9	9	9
30	63B5	95	115	140	11	11	11	11	11	11	11	11
	63B14	60	75	90	11	11	11	11	11	11	11	11
	56B14	50	65	80									9	9
40	74B5	110	130	160	14	14	14	14	14	14	14	14
40	63B5	95	115	140									11	11	11
50	80B5	130	165	200	19	19	19	19	19	19	19
	71B5	110	130	160								14	14	14
	63B5	95	115	140											11
63	90B35	130	165	200	24	24	24	24	24	24	24
	80B5	130	165	200								19	19
	71B5	110	130	160										14	14
75	100/112B35	180	215	250	28	28	28	28		28
	90B35	130	165	200					24		24	24	24
	80B5	130	165	200										19	19
90	100/112B35	180	215	250	28	28	28	28	28	28	28	28
	90B35	130	165	200									24	24
	80B5	130	165	200											19
110	132B35	230	265	300	38	38	38	38	38
	100/112B35	180	215	250						28	28	28	28
	90B35	130	165	200										24	24
130	132B35	230	265	300	38	38	38	38	38	38	38	38
130	100/112B35	180	215	250									28	28	28

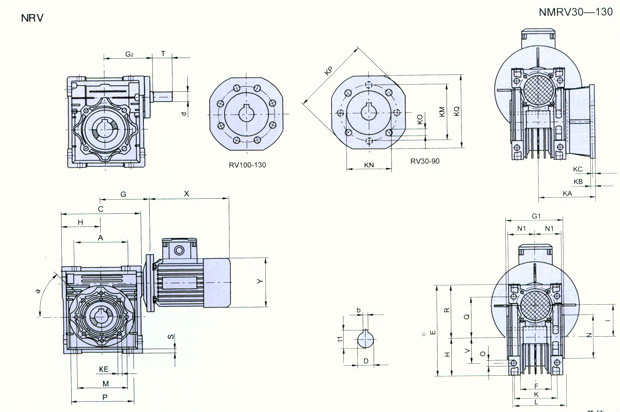

中心距a	安裝參數表
中心距a	A	C	D	E	F	G	H	I	L	M	N	O	P	Q	R	S	T	V	K
30	54	80	14	97	32	63	40	30	56	65	55	6.5	75	44	57	5.5	20	27	44
40	70	100	18	121	43	70	50	40	71	75	60	7	87	55	71	6.5	23	35	60
50	80	120	25	144	49	80	60	50	85	85	70	8.5	100	64	84	7	30	40	70
63	100	144	25	174	67	95	72	63	103	95	80	8.5	110	80	102	8	40	50	85
75	120	174	28	205	72	112.5	86	75	113	115	95	11	140	93	119	10	50	60	90
90	140	208	35	238	73	130	103	90	130	130	110	13	160	102	135	11	50	70	100
110	170	252.5	42	294		160	127.5	110	142	165	130	14	200	125	167.5	15	60	85	115
130	200	292.5	45	334		180	147.5	130	154	215	180	16	250	140	187.5	15	80	100	120

中心距a	安裝參數表
中心距a	G₁	G₂	N₁	KA	KB	KC	KE	α	KM	KN	KO	KP	KQ	d	b	t₁
30	63	50	29	54.5	6	4	M6×11(n.4)	0°	68	50	6.5(4/90°)	80	70	9	5	16.3
40	78	60	36.5	67	7	4	M6×8(n.4)	45°	87	60	9(4/90°)	110	95	11	6	20.8
50	92	74	43.5	90	9	5	M8×10(n.4)	45°	90	70	11(4/90°)	125	110	14	8	28.3
63	112	90	53	97	10	6	M8×14(n.8)	45°	150	115	11(4/90°)	180	142	19	8	28.3
75	118	105	57	111	13	6	M8×14(n.8)	45°	165	130	14(4/90°)	200	170	24	8	31.3
90	140	125	67	111	13	6	M10×18(n.8)	45°	175	152	14(4/90°)	210	200	24	10	38.3
110	155	142	74	139	15	6	M10×30(n.8)	45°	220	170	14(4/45°)	270	250	28	12	45.3
130	170	162	80.5	151.5	15	6	M12×40(n.8)	45°	255	180	16(4/45°)	320	290	30	14	48.8
